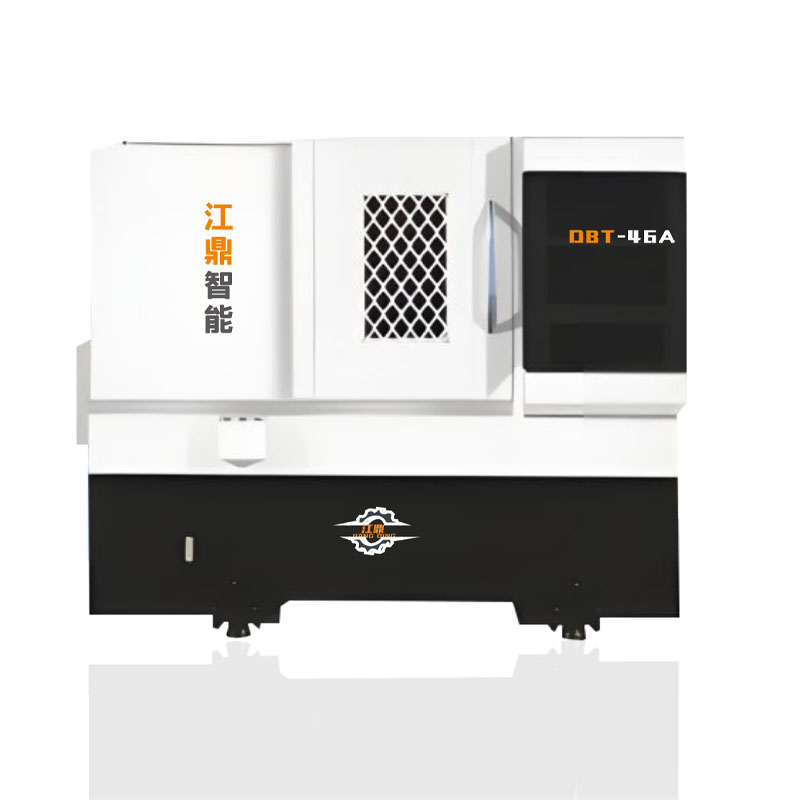

JD-36 / 46A 排刀车床 / 刀塔车床
技术说明：
机床主要部件均采用减震能力极强的铸铁，所有铸件采用有限元素分析法进行优化，以降低扭曲变形的可能，提高减震能力;
各大系列车床的铸性配备加强筋，强化加固，增加了刚性和热稳定性。紧凑对称的主轴箱和尾座铸件，使机床的刚性得到进一步提升，同时保证机床精度。
| 规格 | Content | 单位 Measurement | JD-36A | JD-46A |
| 加工能力 | Working range | |||
| 床身上最大回转直径 | Max. turning on the bed | mm | Ø400 | Ø450 |
| 最大加工直径 | Max. turning of diameter | mm | Ø360 | Ø400 |
| 最大加工长度 | Max. processing length | mm | 260 | 270-310 |
| 行程 | Trip | |||
| x轴行程 | X-axis | mm | 800 | 900 |
| z轴行程 | Z-axis | mm | 300 | 350 |
| 进给 | Feed screw | |||
| x/z向丝杆 | X/Z-axis ball screw | 3210-C3/3210-C3 | ||
| x/z向导轨 | X/Z-axis guide | 30/30滚柱导轨 Roller Guide | ||
| 精度参数 | Precision | |||
| x、z轴重复精度 | X,Z-axis Repeatability | mm | ±0.003 | ±0.003 |
| x、z轴定位精度 | X,Z-axis positioning accuracy | mm | ±0.005 | ±0.005 |
| 床身 | Bed | |||
| 床身与水平倾斜度 | Bed shart angle | 45" 整体铸件床身 45" Integral casing bed | ||

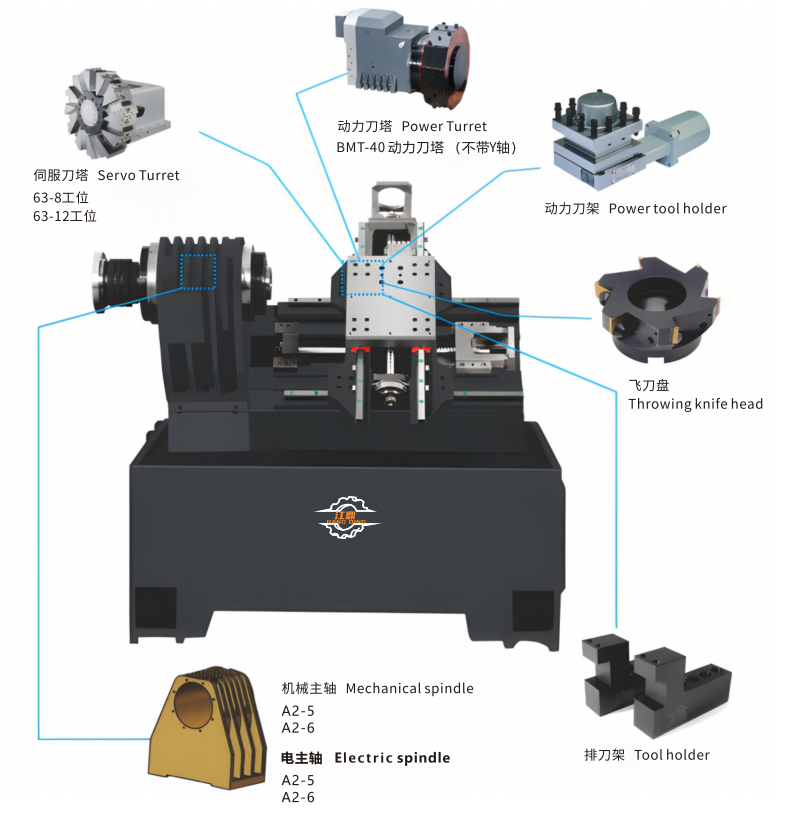

| 推荐套筒式主轴单元 | Recommended sleeve-type spindle unit | |||
| 最高转速 | Max. speed | 5000/4500 | 4500/3500 | |
| 通孔直径 | Spindle through-hole dia. | rpm | Ø45/Ø56 | Ø56/Ø66 |
| 轴端型式 | Spindle Nose Size | mm | A2-4/A2-5 | A2-5/A2-6 |
| 推荐主轴电机功率 | Spindle Motor Power | 3.7/5.5 | 5.5/7.5 | |
| 可选液压卡盘或简夹 | Hydraulic chuck | Kw | 5"/6" | 6"/8" |
| 其它 | Others | |||
| x轴/z轴丝杆端联轴器 | "Coupling for ball screw end of X/Z axis" | mm | Ø20/Ø20 | Ø20/Ø20 |
| 中心离 | Center height | mm | 63 | 55 |
| 推荐配刀塔 | Recommended turret | 63-12 Station | 63-12 Station | |
| 工作台槽距 | Greece cap of work batch | mm | 50 | 65 |
| 重量 | Weight | Kg | 1800 | 2600 |
| 尺寸 | Dimension | mm | 1900*1400*1600 | 2100*1500*1750 |
|
|
||||
