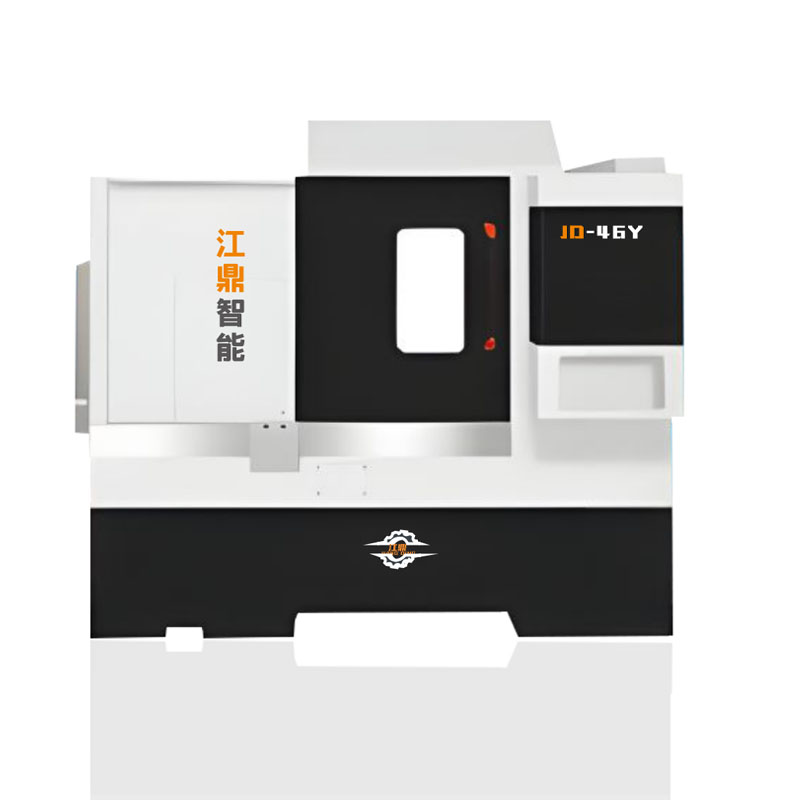

JD-46Y 车铣复合机
技术说明：

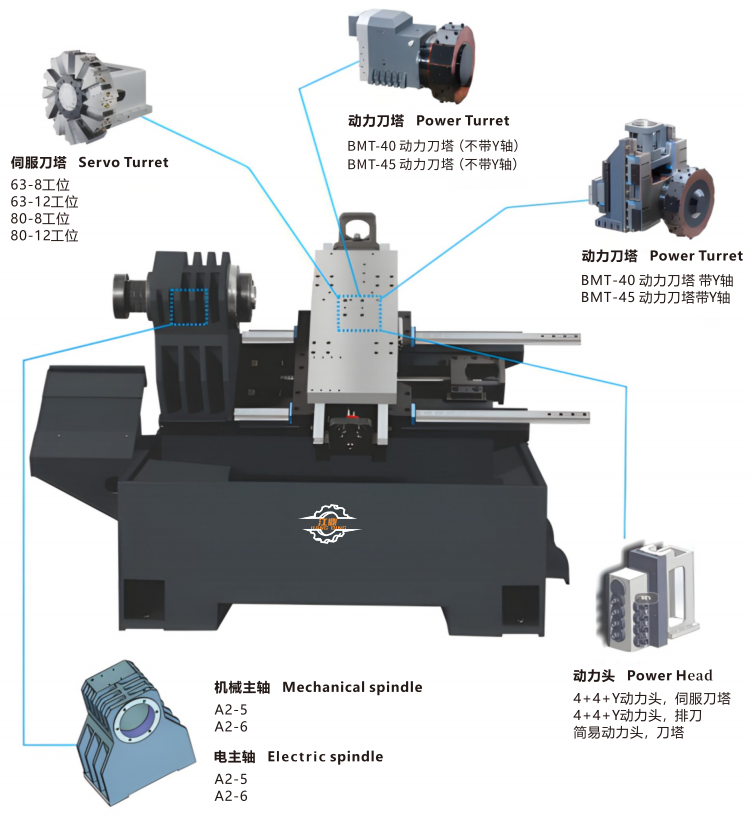

机床主要部件均采用减震能力极强的铸铁，所有铸件采用有限元素分析法进行优化，以降低扭曲变形的可能提高减震能力
各大系列车床的铸性配备加强筋，强化加固，增加了刚性和热稳定性。紧凑对称的主轴箱和尾座铸件，使机床的刚性得到进一步提升，同时保证机床精度
| 规格 | Content | 单位 Measurement | JD-46Y |
| 加工能力 | Working power | ||
| 床身上最大回转直径 | Max. rotation diameter on the bed | mm | Ø600 |
| 最大加工直径 | Max. processing diameter | mm | Ø340 |
| 最大加工长度 | Max. processing length | mm | 350 |
| 行程 | Trip | ||
| X轴行程 | X-axis | mm | 950 |
| Z轴行程 | Z-axis | mm | 420 |
| Y轴行程 | Y-axis | mm | 220 |
| 进给 | Feed screw | ||
| X/Z向丝杆 | X/Z-axis ball screw | 4012-C3/3210-C3 | |
| X/Z向导轨 | X/Z-axis guide | 35 滚柱导轨 Roller Guide | |
| 精度参数 | Accuracy | ||
| X、Z轴重复精度 | X,Z-axis Repeatability | mm | ±0.003 |
| X、Z轴定位精度 | X,Z-axis positioning accuracy | mm | ±0.005 |
| 床身 | Bed | ||
| 床身与水平倾斜度 | Bed shart angle | 35” 整体铸件床身 35” Integral casing bed | |
| 推荐套筒式主轴单元 | "(Recommend)Sleeve Spindle Unit" | ||
| 最高转速 | Max Spindle Speed | 4500/3500 | |
| 通孔直径 | Spindle through-hole dia. | rpm | Ø56/Ø66 |
| 轴端型式 | Spindle Nose Size | mm | A2-5/A2-6 |
| 推荐主轴电机功率 | Spindle Motor Power | 5.5/7.5 | |
| 可选液压卡盘或简夹 | Optional hydraulic chuck or simple clamp | Kw | 6°/8° |
| 其它 | Others | ||
| X轴/z轴丝杆端联轴器 | "Coupling for ball screw end of X/Z axis" | mm | Ø24/Ø20 |
| 中心离 | Center height | mm | 80 |
| 推荐配刀塔 | Recommended turret | BMT45-Y | |
| 重量 | Weight | Kg | 3000 |
| 尺寸 | Dimension | mm | 2300*1900*1950 |
|
|
|||
