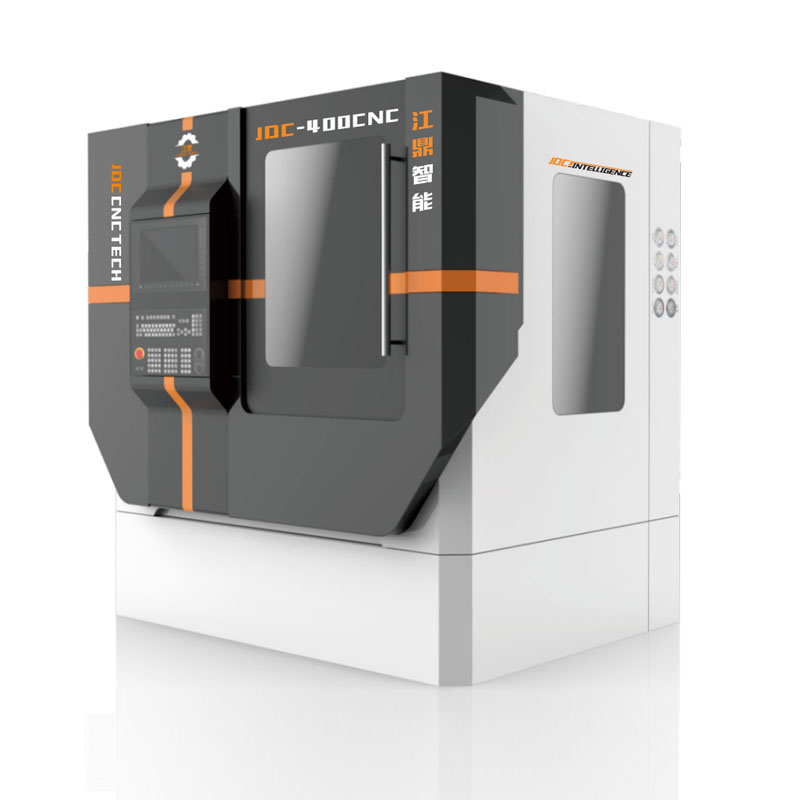

JDC-400CNC 数控车齿机（立式）
技术说明：
1、采用先进数控系统，绝对值交流伺服单元，专用软件简便易学。
2、全新的旋刮切削工艺，突破传统插齿，拉齿工艺限制，直齿、斜齿一机多用。
3、控制系统采用人性化交互设计，界面简洁易用。
4、直齿内齿轮，斜齿内齿轮加工效率较插齿工艺提升约3-5倍。
5、主轴采用直驱设计，B、C轴均采用伺服电机直驱，零传动误差，配置高精度编码器，确保精度持久稳定。
6、主轴采用进口高精度轴承元件，配置主轴循环冷确，恒温系统确保复杂工况下，加工性能稳定。
| 技术规格 | 单位 | JDC-400CNC |
| 最大加工直径（内齿） | mm | φ450 |
| 最大加工直径（外齿） | mm | φ350 |
| 最大加工模数 | mm | 6M |
| 最大螺旋角度(A轴) | Deg | ±30° |
| 最大窜刀距离（Y轴） | mm | 300（-150/+150） |
| 刀具安装面中心到工作台中心水平距离（X轴） | mm | 0-500 |
| 刀具安装面中心到工作台台面竖直距离（Z轴） | mm | 125-525 |
| 刀具主轴转速范围（B轴） | rpm | 1-3000 |
| 作台转速范围（C轴） | rpm | 1-2000 |
| 径向快速移动速度（X轴） | mm/min | 10000 |
| 切向运动速度（Y轴） | mm/min | 5000 |
| 轴向快速移动速度（Z轴） | mm/min | 10000 |
| X轴电机功率 | KW | 1.5 |
| Y轴电机功率 | 0.75 | |
| Z轴电机功率 | 1.5 | |
| 刀轴电机功率(B轴) | 41.9 | |
| 工件轴电机功率（C轴） | 41.6 | |
| X轴减速比 | / | 1:20 |
| Y轴减速比 | / | 1:10 |
| Z轴减速比 | / | 1:20 |
| 主轴锥度 | / | HSK100A |
| 机床外形尺寸（长*宽*高） | mm | 4500x3400x3250 |
| 机床总重 | / | 约11.2T |
| *具体参数配置以双方技术协议为准，外观尺寸变化恕不另行通知 | ||
