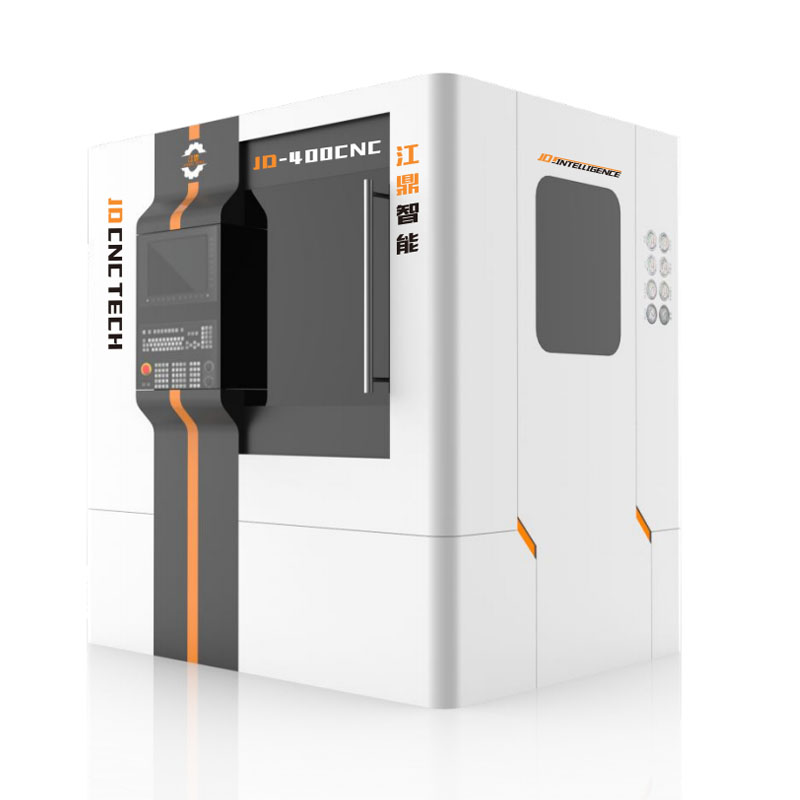

JD-400CNC 数控滚齿机（立式）
技术说明：本型号系列立式滚齿机采用水平对置大立柱进给布局，利用展成法加工原理，实现圆柱齿轮鼓形齿。花键、键轮、蜗轮，同步带轮、等类型齿轮的加工。机床采用高强度铸件，通过有限元分析，保证机床加工的稳定性和切削的高刚性。
1）机床为五轴和六轴两种。
2）机床X、Z、Z2轴采用高精度高刚性滚柱线轨。
3）机床采用研磨工艺，高精度滚珠丝杠传动。
4）滚刀轴采用高精度电机直联传动。
5）工件轴采用高精度电机传动，保证高精度刚性和稳定性。
6）顶尖为旋转活动顶尖，配备液压驱动力，减少磨损和回转精度。
7）客户可根据需求选配各功能部件。
| 项目 | 单位 | JD-400CNC |
| 加工直径 | mm | 400 |
| 加工模数 | M | 8 |
| 轴向行程 | mm | 310 |
| 最大回转角度 | deg | ±45· |
| 工作台面到顶尖距离 | mm | 285-685 |
| 主轴驱动方式 | / | 齿轮箱/直驱 |
| 工作台驱动方式 | / | 齿轮箱/直驱 |
| 滚刀安装直径X长度 | mm | Φ150×230 |
| 滚刀中心到工作台中心 | mm | 15-285 |
| 滚刀中心到工作台端面距离 | mm | 110-410 |
| 滚刀轴最高转速 | rpm | 750 |
| 滚刀轴主轴功率 | KW | 15KW |
| 刀轴窜刀距离 | mm | 180 |
| 工作台转速 | rpm | 350 |
| 径向进给速度 | mm/min | 1000 |
| 轴向进给速度 | mm/min | 1000 |
| 切向进给速度 | mm/min | 1000 |
| 刀杆直径 | mm | 27.32.40 |
| 机床重量 | T | 约13.5 |
| 外形尺寸（长*宽*高） | mm | 2495x1750x2490 |
| *具体参数配置以双方技术协议为准，外观尺寸变化恕不另行通知 | ||
