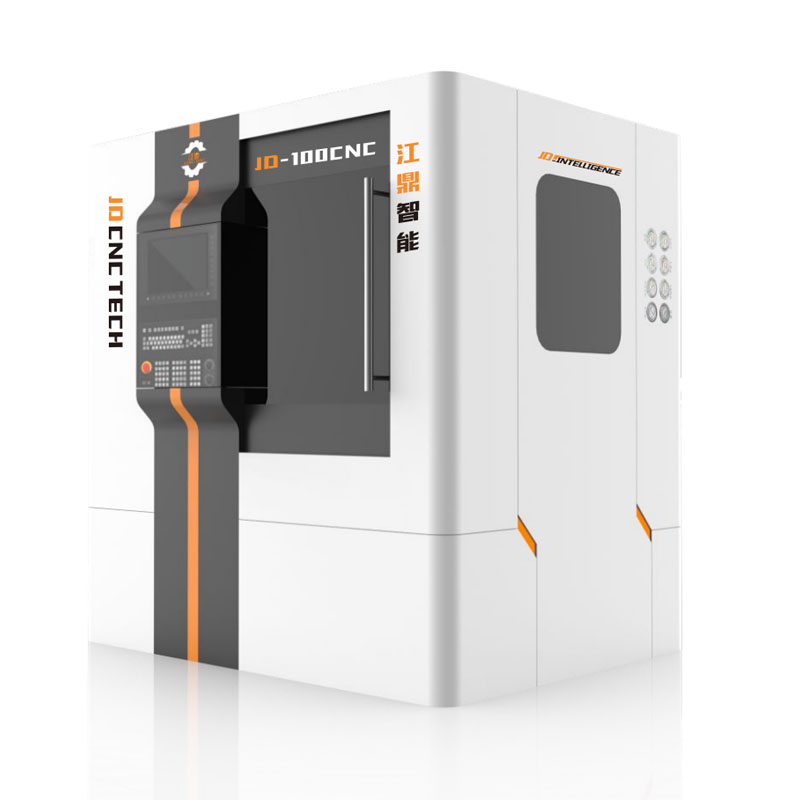

JD-100CNC 数控滚齿机（卧式）
技术说明：本型号系列卧式滚齿机采用展成法加工原理，实现圆柱齿轮鼓形齿。花键、键轮、蜗轮，同步带轮等类型齿轮的加工。通过科学合理的结构设计保证机床加工的稳定性和切削刚性。
1）机床为五轴数控机床。
2）机床X、Z、Z2轴采用高精度高刚性线轨。
3）机床采用研磨工艺，高精度滚珠丝杠传动。
4）滚刀轴采用刚性直联传动确保零背隙。
5）工件轴采用高精度电机传动，保证高精度刚性和稳定性。
6）顶尖为旋转活动顶尖，配备液压驱动力，减少磨损和回转精度。
7）客户可根据需求选配各功能部件。
| 项目 | 单位 | JD-100CNC |
| 加工直径 | mm | 100 |
| 加工模数 | M | 2 |
| 轴向行程 | mm | 500 |
| 最大回转角度 | deg | ±45· |
| 工作台面到顶尖距离 | mm | 300-550 |
| 主轴驱动方式 | / | 直连/直驱 |
| 工作台驱动方式 | / | 减速机/直驱 |
| 滚刀安装直径X长度 | mm | Φ60×120 |
| 滚刀中心到工作台中心 | mm | 0-140 |
| 滚刀中心到工作台端面距离 | mm | 30-530 |
| 滚刀轴最高转速 | rpm | 3000 |
| 滚刀轴主轴功率 | KW | 3.5KW |
| 刀轴窜刀距离 | mm | 120 |
| 工作台转速 | rpm | 1000 |
| 径向进给速度 | mm/min | 3000 |
| 轴向进给速度 | mm/min | 3000 |
| 切向进给速度 | mm/min | 1000 |
| 刀杆直径 | mm | 8.13.16.22 |
| 机床重量 | T | 约3.5 |
| 外形尺寸（长*宽*高） | mm | 2150x2130x1950 |
| *具体参数配置以双方技术协议为准，外观尺寸变化恕不另行通知 |
